ZHA/B型多彈簧氣動薄膜執行器是針對老式的ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大,、笨重,、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構,，其膜蓋盤,、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜,，采用特殊的壓制工藝,，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性,，有利于不同彈簧范圍的組配,。可調零功能則提高了線性精度,。具有受力均勻,、穩定性好、尺寸小,，重量輕等優點,。

產品型號：
廠商性質：
更新時間：2024-08-09
訪問量：244

產品咨詢聯系我們

產品分類

產品信息
主要尺寸

商品描述

一、概述

ZHA/B型多彈簧氣動薄膜執行器是針對老式的ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大,、笨重,、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤,、限制件等零件均采用鋼板沖壓成型,。膜片形狀較復雜，采用特殊的壓制工藝,，使爆破強度達22kg/cm2以上,。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配,?？烧{零功能則提高了線性精度。具有受力均勻,、穩定性好,、尺寸小，重量輕等優點,。

可配帶氣動,、電—氣閥門定位器和空氣過濾器等附件。還可配裝ZPXS,、ZDXS型輕小側裝,、頂裝手操機構。

作用形式

ZHA型：正作用,，當信號壓力增加時,，閥桿部件向下移。
ZHB型：反作用,，當信號壓力增加時,，閥桿部件向上移,。

二、主要零部件材料

零件名稱	材料	零件名稱	材料
上,、下膜蓋	鋼板	支架	HT200ZMXA/B-60,、ZG250-450
波紋膜片	丁晴膠夾尼龍	軸用密封圈	聚氨酯(用于反作用)
平衡彈簧	60Si2MnA	推桿	2Cr13

三、主要技術參數

型號	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
行程	10	10,、16	16,、25	40	40、60	100
有效面積	200	350	350	560	960	1600
D1(mm)	32	60	60	80	95	100
D2(mm)	/	80	80	105	122	130
n-d	/	2-Φ10	2-Φ10	4-Φ12	4-Φ14	4-Φ18
M	M8	M8	M8	M12x1.25	M16x1.5	M20X1.5
S(ZHA/ZHB)mm	80/70	100/84	100/75	154/114	180/115	260/160
氣源接口尺寸	M10×1				M12×1.25	M16×1.5
氣源壓力	0.14,、0.25MPa
環境溫度	-30~60℃
彈簧范圍	0.02~0.10,、0.04~0.10、0.08~0.24MPa

四,、主要性能指標

項目	帶定位器	不帶定位器
基本誤差%	≤±1	≤±4(輸出行程的百分數表示)
回差%	≤1	≤2.5(輸出行程的百分數表示)
死差%	≤0.8	≤2.5(輸出壓力范圍的百分數表示)
額定行程偏差%		±2.5
始終點偏差%	±0.1	±2.5
零位遷移量%	±20
薄膜耐壓強度MPa	20～24
工作壽命	不少于30萬次

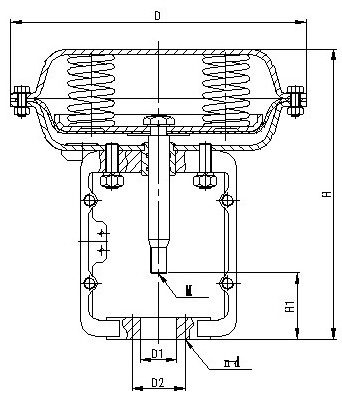

五,、主要連接尺寸


執行器型號	ZHA/B-11	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-5
H(mm)	220	270	300	375	490	720
D(mm)	236	285	285	360	470	620
其他尺寸根據閥體而定
重量(Kg)	10	12	16	22	52	125
